产品概述
电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化国家采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，我单位目前生产的电动隔膜泵产品设计均参考美国ABEL公司样机，DBY型隔膜泵适用于低压，即出口压力≤3k9f／cm2的场合。
性能特点
一、不需灌引水，自吸能力达7米以上。
二、通过性能好，直径在1 0毫米以下的颗粒、泥浆等均可以毫不费力地通过。
三、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，可以满足不同用户的要求。
四、泵体介质流经部份，可根据用户要求，分为铸铁、不锈钢、衬胶，电机分为普通式和防爆式两种。
主要用途
泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花。糖浆
油漆、颜料、胶水、粘合剂、
各种瓦、瓷、砖器及陶瓷釉浆
各种磨料、腐蚀剂、清洗油垢
各种剧毒、易燃、易挥发液体
各种污水、水泥灌浆及灰浆
各种强酸、强碱、强腐蚀液体
各种粘稠浆、乳化液、各种软膏化装品
各种固液分离设备的前级送压装置
主要技术参数
| 型号 |
流量
m3/h |
扬程
m |
吸程
m |
电机功率
KW |
最大允许通过颗粒直径mm |
| DBY-10 |
0.5 |
30 |
3 |
0.37 |
1 |
| DBY-15 |
1 |
30 |
3 |
0.5 |
1 |
| DBY-25 |
3.5 |
30 |
7 |
1.5 |
2.5 |
| DBY-32 |
4 |
30 |
7 |
1.5 |
3.5 |
| DBY-40 |
5.5 |
30 |
7 |
1.5 |
4.5 |
| DBY-50 |
8.5 |
30 |
7 |
2.2 |
8 |
| DBY-65 |
10 |
30 |
7 |
2.2 |
8 |
| DBY-80 |
14 |
30 |
7 |
4 |
10 |
| DBY-100 |
16 |
30 |
7 |
4 |
10 | 规格一览表
| 型号 |
入口 |
出口 |
连接方式 |
泵体材质 |
| inc |
mm |
inc |
mm |
NPT |
BSPT |
ANSI 法兰 |
DIN 法兰 |
铸铁 Z |
铝合金 L |
不锈钢 B |
塑料 En S |
衬胶 ZCJ |
| DBY-10 |
3/8 |
10 |
3/8 |
10 |
● |
● |
- |
- |
● |
● |
● |
- |
- |
| DBY-15 |
1/2 |
15 |
1/2 |
15 |
● |
● |
- |
- |
● |
● |
● |
- |
- |
| DBY-25 |
1 |
25 |
1 |
25 |
● |
● |
- |
- |
● |
● |
● |
- |
● |
| DBY-40 |
1½ |
40 |
1½ |
40 |
● |
● |
- |
- |
● |
● |
● |
- |
● |
| DBY-50 |
2 |
50 |
2 |
50 |
● |
● |
● |
● |
● |
● |
● |
- |
● |
| DBY-65 |
3 |
80 |
3 |
80 |
● |
● |
● |
● |
● |
● |
● |
- |
● | 主要外型尺寸
| 型号 |
A |
B |
D |
n-φd |
L |
H1 |
H2 |
| DBY-10 |
456 |
342 |
190 |
4-φ16 |
650 |
370 |
50 |
| DBY-15 |
456 |
342 |
190 |
4-φ16 |
650 |
370 |
50 |
| DBY-25 |
537 |
455 |
210 |
4-φ16 |
1060 |
480 |
60 |
| DBY-40 |
537 |
455 |
210 |
4-φ16 |
1060 |
480 |
60 |
| DBY-50 |
800 |
380 |
380 |
4-φ18 |
1510 |
700 |
85 |
| DBY-65 |
800 |
380 |
380 |
4-φ18 |
1510 |
700 |
85 |

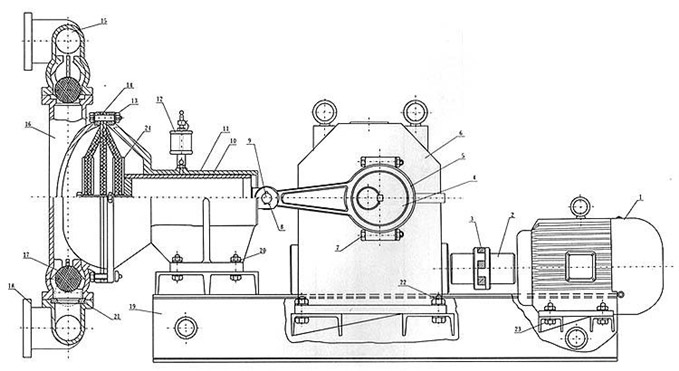

产品结构图 |
